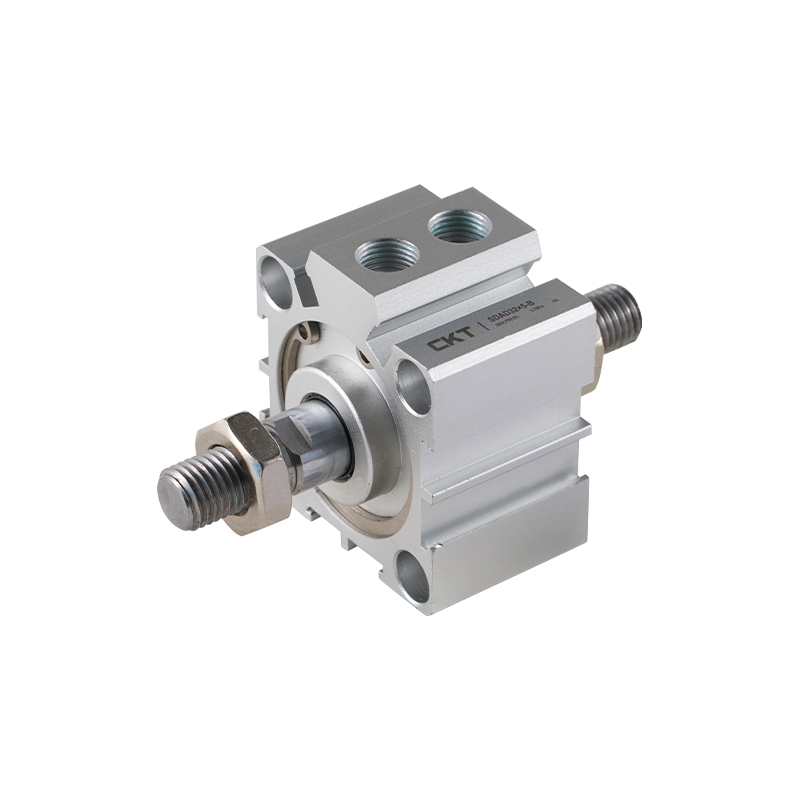

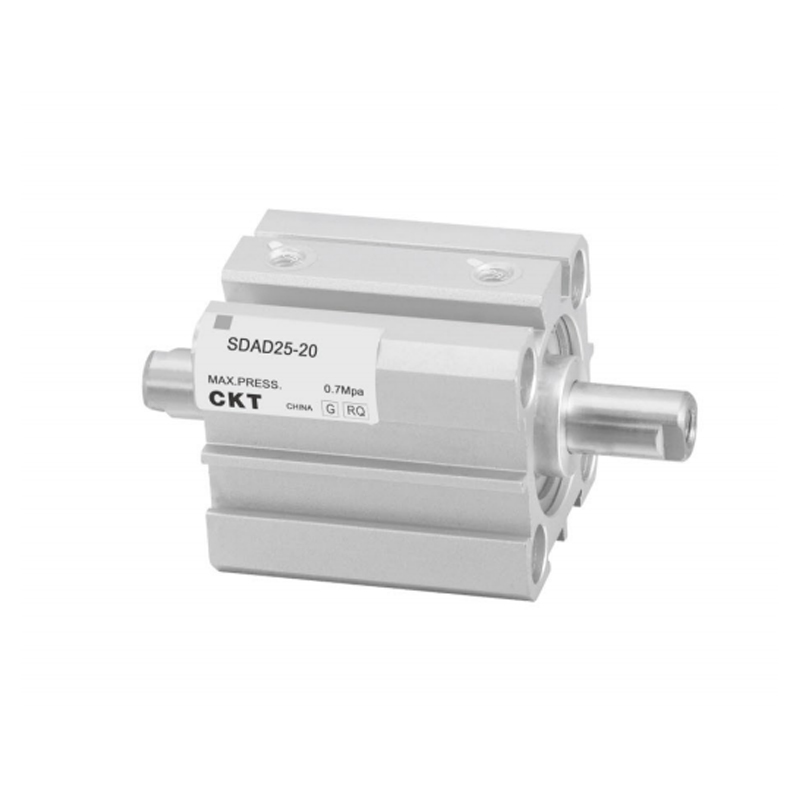

SDAD Serisi İnce Çift Eksenli Çift Etkili Silindir

SDAD Serisi İnce Çift Eksenli Çift Etkili Silindir, ince kutu tipi yapı tasarımına ve entegre çift piston kolu kılavuz mekanizmasına sahip kompakt bir pnömatik aktüatördür. Çift yönlü pnömatik tahrik sayesinde doğrusal ileri geri hareket sağlar. Temel özelliği, sınırlı kurulum alanı koşulları altında katı çıkış gereksinimlerini fiziksel alan optimizasyonu ve yüksek sertlikte kılavuz yapısı yoluyla çözmektir.

• Ultra ince yapı konsepti
Silindir kesit yüksekliği önemli ölçüde sıkıştırılmıştır ve yapısal derinlik, geleneksel silindirlere kıyasla yaklaşık %30-%50 oranında azaltılmıştır. Gömülü kurulum veya yoğun şekilde düzenlenmiş sahneler için uygundur ve ekipmanın alan kullanımını etkili bir şekilde artırır.

• Çift eksenli anti-eksantrik yük mekanizması
İki paralel piston çubuğu, aynı anda radyal yükleri ve devrilme torklarını taşıyan, eksantrik yük koşulları altında uç efektörün hareket stabilitesini artıran ve piston çubuğunun sıkışma riskini ortadan kaldıran bir tork bastırma sistemi oluşturur.

• Çift yönlü pnömatik çift etkili mod
Çift portlu sürücü mimarisinin standart konfigürasyonu, ters çevirme valfinin kontrolü yoluyla piston çubuğunun çift yönlü eşit kuvvet çıkışını gerçekleştirir. Hem ileri hem de geri stroklar, geri çekme yayına ihtiyaç duymadan tam güç çıkış kapasitesine sahiptir.

• Yüksek sertlikte ray entegrasyonu
Kılavuz şaft ve silindir gövdesi, entegre bir güçlendirilmiş yapıya sahiptir ve ön yük boşluğunu ortadan kaldırma teknolojisi sayesinde hareket salınımı azaltılır. Doğrusal kılavuz sertliği, tek eksenli silindirinkinden yaklaşık 2 kat daha yüksektir ve ±0,1 mm tolerans bandı dahilinde tekrar konumlandırma doğruluğu sağlar.

• Modüler adaptör arayüzü
Piston kolu ucu, ISO standardı yüzer bağlantı noktalarıyla uyumludur ve silindir gövdesi, çok eksenli montaj dişli delikleri ve ray montaj yüzeyleriyle önceden ayarlanmıştır. Otomasyon modülüne entegrasyonu kolay olan ters kurulum ve yana monte kurulum gibi standart dışı konfigürasyonları destekler.

• Dinamik yanıt optimizasyonu
Küçük boşluklu yapı, hava akışı yükleme ve boşaltma yolunu kısaltır ve düşük sürtünmeli sızdırmazlık bileşenleriyle birlikte çalışarak 0,1-0,3 saniye aralığında (strok spesifikasyonuna bağlı olarak) tam strok hareket süresi kontrolü elde ederek orta ve yüksek hız vuruş gereksinimlerini karşılar.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：SDAJ Serisi İnce Ayarlanabilir Strok Silindiri
SONRAKİ：SDA Serisi İnce Silindir

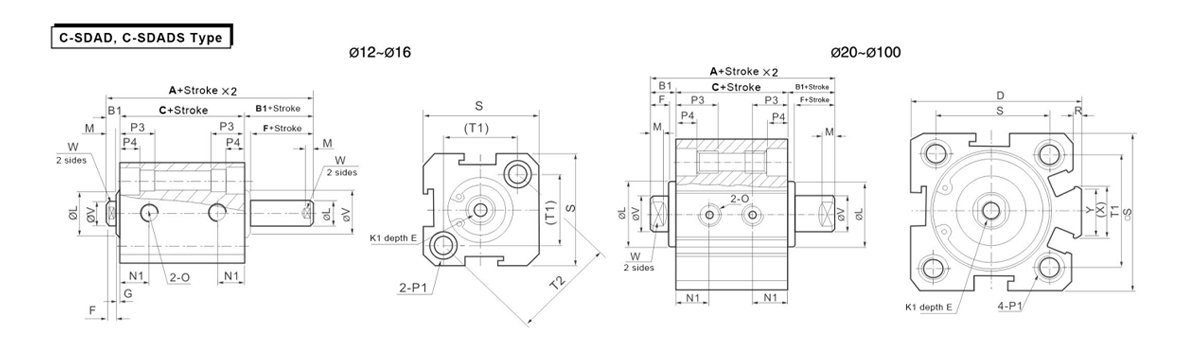

  • formu Otomatik Geçiş Olmadan Otomatik Geçişli B1 D İnme≤10 İnme>10 F G K1 L M N1
    Delik Boyutu/Sembol A C A C E S=5 S>5
    12 27 17 37 27 5 - 6 4 1 M3 × 0,5 10.2 3 5.5 6.3
    16 29.5 18.5 39.5 28.5 5.5 - 6 4 1.5 M3 × 0,5 11 3 6.5 7.3
    20 30.5 19.5 40.5 29.5 5.5 36 8(Vuruş 5 olduğunda 6,5) 4 1.5 M4 × 0,7 13 3 7.5
    25 33 21 43 31 6 42 10(Vuruş 5 olduğunda 7) 4 2 M5 × 0,8 17 3 8
    32 38.5 24.5 48.5 34.5 7 50 8 12 4 3 M6×1 22 3 8 9
    40 40 26 50 36 7 58.5 8 12 4 3 M8×1,25 28 3 8 10
    50 46 28 56 38 9 71.5 8 15 5 4 M10×1,5 38 3 8 10.5
    63 50 32 60 42 9 84.5 10 15 5 4 M10×1,5 40 3 9.5 11.8
    80 63 41 73 51 11 104 13 20 6 5 M14×1,5 45 4 11.5 14.5
    100 75 51 85 61 12 124 18 20 7 5 M18×1,5 55 4 16 20.5
    Delik Boyutu/Sembol 0 P1 P3 P4 R S T1 T2 V W X Y
    12 M5 × 0,8 Her iki taraf:φ6,5 diş M5×0,8 açık delik:φ4,2 12 4.5 - 25 16.3 23 6 5 - -
    16 M5 × 0,8 Her iki taraf:φ6,5 diş M5×0,8 açık delik:φ4,2 12 4.5 - 29 19.8 28 6 5 - -
    20 M5 × 0,8 Her iki taraf:φ6,5 diş M5×0,8 açık delik:φ4,2 14 4.5 2 34 24 - 8 6 11.3 10
    25 M5 × 0,8 Her iki taraf:φ8,2 diş M6×1,0 açık delik:φ4,6 15 5.5 2 40 28 - 10 8 12 10
    32 PT1/8 Her iki taraf:φ8,2 diş M6×1,0 açık delik:φ4,6 16 5.5 6 44 34 - 12 10 18.3 15
    40 PT1/8 Her iki taraf:φ10 diş M8×1,25 açık delik:φ6,5 20 7.5 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Her iki taraf:φ11 diş M8×1,25 açık delik:φ6,5 25 8.5 9.5 62 48 - 20 17 30 20
    63 PT1/4 Her iki taraf:φ11 diş M8×1,25 açık delik:φ6,5 25 8.5 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Her iki taraf:φ14 diş M12×1,75 açık delik:φ9,2 25 10.5 10 94 74 - 25 22 36 26
    100 PT3/8 Her iki taraf:φ17,5 diş M14x2 açık delik:φ11,3 30 13 10 114 90 - 32 27 35 26
