SDAJ Serisi İnce Ayarlanabilir Strok Silindiri Tedarikçiler

Ana Sayfa / Ürünler / Hava Silindiri / İnce Silindir / SDAJ Serisi İnce Ayarlanabilir Strok Silindiri

SDAJ Serisi İnce Ayarlanabilir Strok Silindiri SDAJ Serisi İnce Ayarlanabilir Strok Silindiri
  • SDAJ Serisi İnce Ayarlanabilir Strok Silindiri
  • SDAJ Serisi İnce Ayarlanabilir Strok Silindiri
İnce Silindir

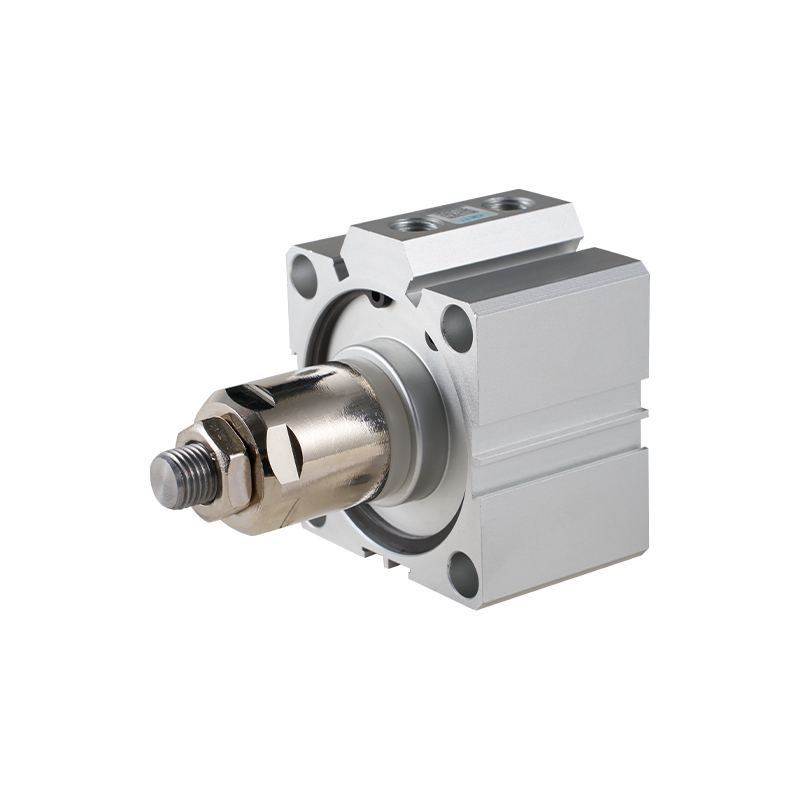

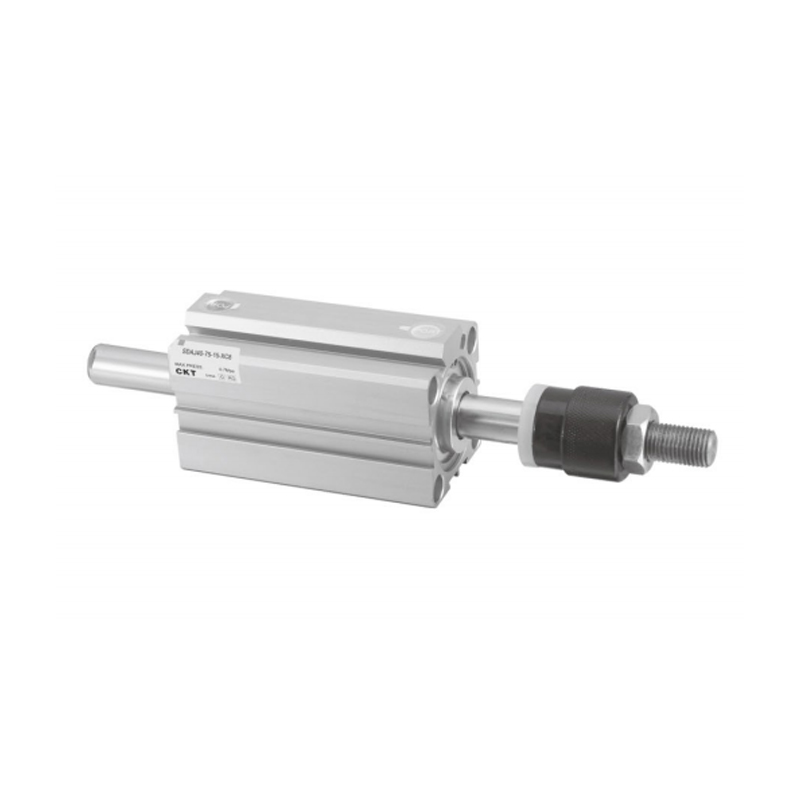

SDAJ Serisi İnce Ayarlanabilir Strok Silindiri

SDAJ Serisi İnce Ayarlanabilir Strok Silindiri kompakt, ince bir silindirdir. Temel özelliği entegre strok ayarlama fonksiyonudur. Temel silindir gövdesinin düşük profilini sağlarken, piston çubuğunun son konumunu uzatmak veya geri çekmek için esnek bir şekilde ayarlama yeteneği sağlar, ekipman yerleşim alanını optimize eder ve hareket kontrolünün uyarlanabilirliğini geliştirir.

1. Kompakt ve ince tasarım: Genel yapı yüksekliği, geleneksel silindirlerden önemli ölçüde daha düşüktür, eksenel kurulum alanından etkili bir şekilde tasarruf sağlar, özellikle kompakt otomasyon ekipmanı veya sınırlı alana sahip cihaz yerleşimi için uygundur.

2. Dahili strok ayar mekanizması: Strok ayar ayarı genellikle silindir gövdesinin uç kapağında tasarlanmıştır. Piston kolu uç konumu, farklı çalışma koşulları altında hassas strok konumlandırma ihtiyaçlarını karşılamak için kademesiz olarak veya basit işlemlerle (ayar cıvatasının veya benzer yapının döndürülmesi gibi) bölümler halinde ayarlanabilir.

3. Uyarlanabilir ayar aralığı: Silindirin standart strokunun belirli bir aralıkta azaltılmasına olanak tanır (belirli aralık Modele ve spesifikasyonlara göre değişir), bu da silindirin farklı uygulamalara uyarlanabilirliğini ve esnekliğini artırır.

4. Strok ayarının stabilitesi: Strok ayar mekanizması, silindir çalışma döngüsünde ayarlanan strok değerinin istikrarlı ve güvenilir olmasını sağlamak ve titreşim gibi faktörlerin neden olduğu konum kaymasını önlemek için kilitleme işlevine sahiptir.

5. Temel performansın korunması: Bu silindir serisi, incelik ve ayarlanabilir strok elde ederken, standart silindirlerin temel çıkış kuvveti, çalışma hızı ve çalışma ömrü gibi temel performans özelliklerini de korur.

Tipik uygulama senaryoları: Malzeme konumlandırma, iş parçası kelepçeleme ve serbest bırakma, durdurma cihazları, hassas montaj, küçük otomasyon üniteleri vb. gibi son konumun hassas bir şekilde kontrol edilmesi gereken ve kurulum alanının sınırlı olduğu durumlarda yaygın olarak kullanılır ve kompakt otomasyon çözümleri için temel tahrik desteği sağlar.

E-posta: manager@cktworld.com
İndir
ÖNCEKİ：SDAT Serisi İnce Çok Pozisyonlu Silindir
SONRAKİ：SDAD Serisi İnce Çift Eksenli Çift Etkili Silindir

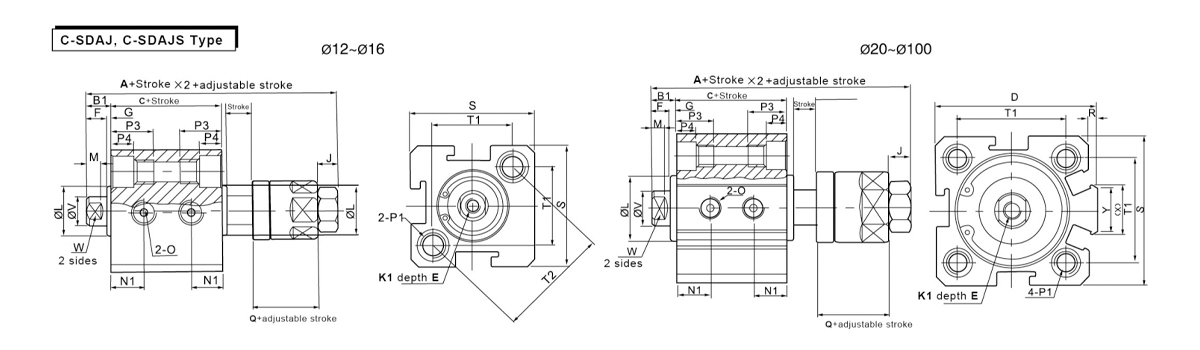

  • formu Otomatik Geçiş Olmadan Otomatik Geçiş ile B1 D E F G J K1 L M N1
    Delik Boyutu/Sembol A C A C İnme≤10 İnme>10 S=5 S>5
    12 40 17 50 27 5 - 6 4 1 4 M3 × 0,5 10.2 2.8 5.5 6.3
    16 42.5 18.5 52.5 28.5 5.5 - 6 4 1.5 4 M3 × 0,5 11 2.8 6.5 7.3
    20 47.5 19.5 57.5 29.5 5.5 36 8(Vuruş 5 olduğunda 6,5) 4 1.5 5 M4 × 0,7 15 2.8 7.5
    25 55 21 65 31 6 42 10(Vuruş 5 olduğunda 7) 4 2 6 M5 × 0,8 17 2.8 8
    32 61.5 24.5 71.5 34.5 7 50 8 12 4 3 6 M6×1 22 2.8 8 9
    40 65 26 75 36 7 58.5 9 12 4 3 8 M8×1,25 28 2.8 8 10
    50 73 28 83 38 9 71.5 11 15 5 4 11 M10×1,5 38 2.8 8 10.5
    63 77 32 87 42 9 84.5 11 15 5 4 11 M10×1,5 40 2.8 9.5 11.8
    80 94 41 104 51 11 104 14 20 6 5 13 M14×1,5 45 4 11.5 14.5
    100 105 51 115 61 12 124 18 20 7 5 13 M18×1.5 55 4 16 20.5

  • formu olmadan Otomatik Anahtar ile Otomatik Anahtar B1 D E F G J K1 L M N1
    delik Boyut/ Sembol A C A C İnme≤10 İnme>10 S=5 S>5
    12 40 17 50 27 5 - 6 4 1 4 M3 × 0,5 10.2 2.8 5.5 6.3
    16 42.5 18.5 52.5 28.5 5.5 - 6 4 1.5 4 M3 × 0,5 11 2.8 6.5 7.3
    20 47.5 19.5 57.5 29.5 5.5 36 8(Vuruş 5 olduğunda 6,5) 4 1.5 5 M4 × 0,7 15 2.8 7.5
    25 55 21 65 31 6 42 10(Vuruş 5 olduğunda 7) 4 2 6 M5 × 0,8 17 2.8 8
    32 61.5 24.5 71.5 34.5 7 50 8 12 4 3 6 M6×1 22 2.8 8 9
    40 65 26 75 36 7 58.5 9 12 4 3 8 M8×1,25 28 2.8 8 10
    50 73 28 83 38 9 71.5 11 15 5 4 11 M10×1,5 38 2.8 8 10.5
    63 77 32 87 42 9 84.5 11 15 5 4 11 M10×1,5 40 2.8 9.5 11.8
    80 94 41 104 51 11 104 14 20 6 5 13 M14×1,5 45 4 11.5 14.5
    100 105 51 115 61 12 124 18 20 7 5 13 M18×1,5 55 4 16 20.5
    Delik Boyutu/Sembol O P1 P3 P4 Q R S T1 T2 V W X Y
    12 M5 × 0,8 Her iki taraf: 6,5 diş M5×0,8 açık delik:φ4,2 12 4.5 12 - 25 16.3 23 6 5 - -
    16 M5 × 0,8 Her iki taraf:φ6,5 diş M5×0,8 açık delik:φ4,2 12 4.5 12 - 29 19.8 28 6 5 - -
    20 M5 × 0,8 Her iki taraf:φ6,5 diş M5×0,8 açık delik:φ4,2 14 4.5 15 2 34 24 - 8 6 11.3 10
    25 M5 × 0,8 Her iki taraf:φ8,2 diş M6×1,0 açık delik:φ4,6 15 5.5 18 2 40 28 - 10 8 12 10
    32 PT1/8 Her iki taraf:φ8,2 diş M6×1,0 açık delik:φ4,6 16 5.5 20 6 44 34 - 12 10 18.3 15
    40 PT1/8 Her iki taraf:φ10 diş M8×1,25 açık delik:φ6,5 20 7.5 20 6.5 52 40 - 16 14 21.3 16
    50 PT1/4 Her iki taraf:φ11 diş M8×1,25 açık delik:φ6,5 25 8.5 20 9.5 62 48 - 20 17 30 20
    63 PT1/4 Her iki taraf:φ11 diş M8×1,25 açık delik:φ6,5 25 8.5 20 9.5 75 60 - 20 17 28.7 20
    80 PT3/8 Her iki taraf:φ14 diş M12×1,75 açık delik:φ9,2 25 10.5 23 10 94 74 - 25 22 36 26
    100 PT3/8 Her iki taraf:φ17,5 diş M14×2 açık delik:φ11,3 30 13 23 10 114 90 - 32 27 35 26
